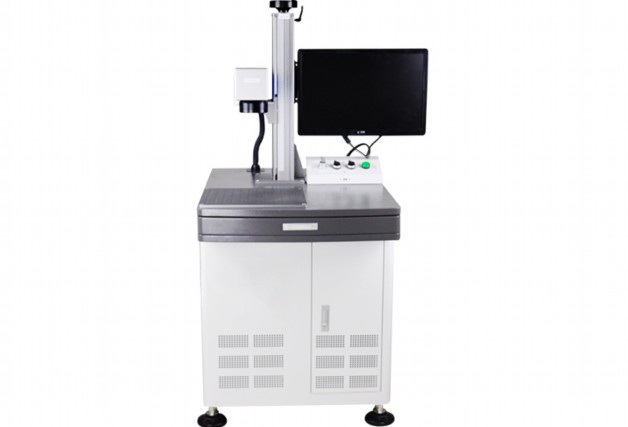

激光打標機參數調整技術指南

一、核心參數解析

激光打標機的參數調整直接影響加工效果，主要包括以下關鍵參數：

1. 激光功率（Power）

調節范圍：10%-100%（不同機型有差異）

作用原理：功率越高，材料表面吸收能量越大

調整要點：

– 金屬材料建議40-80%

– 塑料/亞克力建議20-50%

– 陶瓷玻璃建議30-60%

2. 掃描速度（Speed）

單位：mm/s

調節原則：

– 速度與功率成反比關系

– 高精度要求時建議200-800mm/s

– 深雕加工建議50-300mm/s

3. 頻率（Frequency）

范圍：1-200kHz

應用規律：

– 金屬：高頻（80-150kHz）

– 塑料：中頻（30-80kHz）

– 玻璃：低頻（5-30kHz）

4. 填充方式（Hatch）

常用模式：

– 單向填充（單向重疊5-15%）

– 雙向填充（交叉角度30-60°）

– 螺旋填充（適用于圓形標記）

二、參數協同調整策略

1. 功率-速度平衡法

建立功率/速度比公式：P/S=K（材料系數）

通過測試確定不同材料的K值：

– 不銹鋼：0.25-0.35

– 陽極氧化鋁：0.15-0.25

– ABS塑料：0.08-0.12

2. 頻率-深度關聯調節

深度D=K×(P×f)/(S×d)

（d為光斑直徑）

通過公式推導可知：

– 提高頻率可增加作用時間

– 低頻率適合深雕

– 高頻率適合淺標

三、特殊參數優化技巧

1. Q開關頻率（針對光纖激光）

調節范圍：20-80kHz

金屬打黑工藝：采用25-35kHz低頻

精細雕刻：50-80kHz高頻

2. 延遲參數

– 開光延遲：0.1-0.5ms

– 關光延遲：0.05-0.2ms

– 拐角延時：根據圖形復雜度設置

3. 掃描間距

建議值：

– 精細圖案：0.01-0.03mm

– 普通標記：0.05-0.1mm

– 填充區域：0.1-0.3mm

四、材料對應參數參考表

| 材料類型 | 功率(%) | 速度(mm/s) | 頻率(kHz) | 填充間距 |

|-|||–|–|

| 不銹鋼 | 60-75 | 300-500 | 100-150 | 0.05 |

| 鋁合金 | 50-65 | 400-600 | 80-120 | 0.07 |

| 亞克力 | 30-40 | 800-1200 | 50-80 | 0.1 |

| 玻璃 | 45-55 | 200-300 | 20-40 | 0.03 |

| 木材 | 25-35 | 1000-1500 | 30-50 | 0.15 |

五、調試流程規范

1. 基礎校準

– 焦距校準：使用對焦尺測量實際焦平面

– 光路校準：確保紅光指示與激光同軸

– 振鏡校準：進行標準圖形測試

2. 參數優化步驟

(1) 確定材料類型和厚度

(2) 選擇基準參數（參考廠商建議值）

(3) 進行階梯測試：

– 固定速度，調整功率梯度

– 固定功率，調整速度梯度

(4) 評估標記效果（對比度、深度、邊緣）

(5) 微調頻率和填充參數

(6) 保存優化參數組合

六、常見問題解決方案

1. 標記模糊

– 檢查焦距偏差（±0.2mm敏感）

– 降低掃描速度15-20%

– 增加Q開關頻率

2. 材料燒蝕

– 降低功率10-15%

– 提高速度30-50%

– 增加輔助氣體流量

3. 邊緣鋸齒

– 校準振鏡線性度

– 調整拐角補償參數

– 降低跳躍延遲時間

本指南通過系統化的參數調整方法，結合材料特性與設備性能，可幫助操作人員快速實現最佳打標效果。建議每次參數變更后做好記錄，建立企業專屬的工藝數據庫。定期進行設備維護保養，確保參數設置的穩定性和重復性。

以下是一篇關于激光打標機定位技巧的詳細技術指南：

激光打標機精準定位技巧與操作指南

激光打標機作為現代精密加工的重要設備，其定位精度直接影響產品標記質量和加工效率。本文將圍繞設備校準、材料固定、軟件參數優化等核心環節，系統解析提升定位精度的關鍵技巧。

一、設備校準與參數設置

1. 基準點校準

– 首次使用或更換材料時，需通過激光發射測試點建立坐標系基準。建議使用十字標線輔助定位，確保X/Y軸與工件表面完全平行。

– 采用高精度定位卡尺或激光干涉儀校驗重復定位精度，誤差應控制在±0.01mm以內。

2. 焦距調節

– 通過焦點標定板確定最佳焦平面：激光光斑最小時即為理想焦距位置。金屬材料建議采用動態調焦系統，非金屬材料可搭配自動對焦模塊。

3. 參數匹配原則

– 根據材料屬性調整功率/頻率：金屬類需高功率（70%-90%）、低頻率（20-50kHz）；塑料類需低功率（30-50%）、高頻（80-100kHz）。

– 脈沖寬度影響熱效應，精密雕刻建議選擇短脈沖模式（<100ns）。 二、材料固定與工裝優化 1. 夾具選擇策略 - 平面工件優先采用真空吸附臺（吸力≥0.6MPa），曲面件需定制仿形夾具。微型零件推薦使用磁性治具或雙面膠固定。 2. 定位基準強化 - 在治具上加工定位銷孔，與工件基準孔配合公差控制在H7/g6級別。批量生產時建議增加機械限位塊。 3. 熱變形預防 - 對銅、鋁等導熱材料，采用分段加工法（間隔時間≥5秒）或附加水冷裝置。不銹鋼材料可預涂吸光涂層減少熱累積。 三、軟件控制與路徑優化 1. 坐標系統管理 - 建立工件坐標系（WCS）與機器坐標系（MCS）的映射關系，定期備份補償參數文件。復雜圖形建議分層處理并設置安全移動路徑。 2. 邊緣檢測技術 - 利用CCD視覺系統實現自動邊緣捕捉，搭配灰度識別算法可提升異形件定位精度至±5μm。手動模式下建議采用三點尋邊法校準。 3. 路徑規劃策略 - 環形填充路徑可減少熱應力變形，矢量圖形優先使用單向掃描模式。對于高反射材料，采用45°傾斜入射角度避免光路干擾。 四、環境控制與日常維護 1. 溫濕度管理 - 保持工作環境溫度25±2℃，濕度40%-60%。每8小時檢查導軌潤滑油膜狀態，高溫環境下需增加散熱風機。 2. 光學系統保養 - 每周用無水乙醇清潔擴束鏡和場鏡，每月檢測反射鏡鍍膜完整性。建議每500小時更換一次聚焦鏡保護片。 3. 運動機構檢測 - 定期用千分表檢測絲杠反向間隙，X/Y軸直線度誤差超過0.02mm/m需進行螺距補償。同步帶傳動系統每季度檢查張緊力。 五、進階技巧應用 1. 動態定位補償 在高速加工中啟用實時位置反饋系統，通過PID算法補償機械振動帶來的偏移量，特別適用于薄壁件加工。 2. 視覺輔助定位 集成工業相機實現二次定位修正，配合圖像處理軟件可將定位精度提升30%以上，適用于高附加值產品的精密打標。 3. 多工位協同 采用旋轉工作臺配合PLC控制，實現四工位連續加工。通過預設坐標系偏移參數，切換時間可縮短至2秒以內。 結語 精準定位是激光打標技術的核心要素，操作者需綜合設備狀態、材料特性、環境條件等多維度因素進行動態調整。建議建立標準化作業流程（SOP），定期進行設備能力分析（Cpk≥1.33），同時結合PDCA循環持續優化工藝參數。通過系統性技術管理，可將產品不良率控制在0.5%以下，顯著提升生產效益。 該指南融合了設備操作規范與工程實踐，可根據具體機型及生產需求進行參數調整。建議配合設備廠商提供的技術手冊共同使用。

視覺打標機操作與保養規程

一、目的

為規范視覺打標機的操作流程，確保設備安全高效運行，延長使用壽命，減少故障率，特制定本規程。適用于生產車間操作人員、設備維護人員及相關管理人員。

二、操作規范

1. 開機前準備

– 環境檢查：確保設備周?chē)鸁o(wú)雜物，溫濕度符合要求（溫度10-35℃，濕度≤80%）。

– 電源與氣源：檢查電源線無破損，電壓穩定（220V±10%）；氣源壓力需達到0.5-0.7MPa，管路無泄漏。

– 設備狀態：確認鏡頭、振鏡、工作臺清潔無污染，防護罩完好。

2. 操作流程

1. 啟動設備：依次開啟總電源、氣源閥門、設備主開關，啟動控制軟件。

2. 加載文件：導入需打標的圖形或文字文件，設置參數（功率、速度、頻率等）。

3. 視覺定位校準：使用校準工具調整攝像頭焦距，確保識別精度；對工件進行定位測試。

4. 試運行：放置測試工件，執行單次打標，檢查標記清晰度及位置準確性。

5. 批量生產：確認無誤后啟動自動模式，實時監控打標質量。

3. 關機流程

1. 停止打標任務，關閉設備電源及氣源。

2. 清潔工作臺、鏡頭及振鏡表面，覆蓋防塵罩。

3. 填寫《設備運行記錄表》，記錄異常情況。

三、保養與維護

1. 日常保養

– 清潔：每日使用無塵布與專用清潔劑擦拭鏡頭、振鏡；清理工作臺碎屑。

– 氣路檢查：排放過濾器積水，檢查氣管是否老化。

– 潤滑：導軌、絲杠等運動部件每周涂抹專用潤滑油。

2. 定期維護

– 月度維護：

– 校準激光光路與視覺定位系統。

– 檢查散熱風扇運行狀態，清理灰塵。

– 年度維護：

– 更換過濾器、老化氣管及易損件（如激光器密封圈）。

– 委托廠家進行整機性能檢測與參數優化。

四、安全注意事項

1. 防護措施：操作時佩戴護目鏡，嚴禁直視激光光束。

2. 緊急處理：遇設備異常（冒煙、異響等），立即斷電并上報。

3. 禁止行為：非授權人員不得修改設備參數或拆卸部件。

五、故障處理指南

| 故障現象 | 可能原因 | 處理措施 |

|-||-|

| 標記模糊/不清晰 | 焦距偏移、鏡片污染 | 重新校準焦距，清潔光學組件 |

| 視覺定位失效 | 攝像頭故障或光源不足 | 檢查攝像頭連接，調整照明亮度 |

| 設備無法啟動 | 電源故障或急停按鈕觸發 | 檢查電路，復位急停開關 |

六、記錄與監督

1. 操作人員需每日填寫《設備運行日志》，記錄使用時長、參數及異常。

2. 維護人員每月匯總保養記錄，提交設備管理部門備案。

3. 定期組織操作培訓與安全考核，確保規程有效執行。

編制部門：設備管理部

生效日期：XXXX年XX月XX日

（全文約800字）

本規程通過規范操作與系統維護，保障視覺打標機精度與穩定性，為生產質量提供可靠支持。
