PCB在線激光鐳雕機對身體有害嗎？

激光鐳雕技術概述

PCB在線激光鐳雕機是現代電子制造業中廣泛使用的高精度加工設備，主要用于印刷電路板(PCB)上的標記、二維碼、序列號等信息雕刻。這種技術利用高能量激光束在材料表面進行非接觸式加工，具有精度高、速度快、永久性標記等優點。隨著電子產品的微型化和高密度化趨勢，激光鐳雕在PCB制造過程中的應用越來越普遍。

激光輻射對人體的潛在危害

眼睛損傷風險

激光鐳雕機工作時產生的激光束對眼睛有顯著危害。不同波段的激光對眼睛的影響各異：紫外激光(200-400nm)可能引起角膜炎癥和晶狀體混濁；可見光激光(400-700nm)會直接損傷視網膜；紅外激光(700nm以上)則可能導致角膜燒傷和晶狀體損傷。即使是非直接照射，反射或散射的激光也可能對視力造成不可逆?zhèn)Α?/p>

皮膚暴露風險

高功率激光照射皮膚可能引起不同程度的燒傷。紫外激光還可能導致皮膚過早老化甚至增加皮膚癌風險。雖然PCB激光鐳雕機通常使用較低功率，但長期反復暴露仍可能對皮膚產生累積性傷害。

化學危害因素

加工產生的煙霧和微粒

激光鐳雕PCB時會汽化材料表面，產生含有金屬氧化物、樹脂分解物等有害物質的微細顆粒。這些顆粒物可能刺激呼吸道，長期吸入可能導致塵肺病或其他呼吸系統疾病。某些PCB材料中含有的溴化阻燃劑在高溫分解時還可能釋放出二噁英等劇毒物質。

有害氣體釋放

PCB材料中的環氧樹脂、聚酰亞胺等成分在激光作用下可能分解產生甲醛、苯系物、氰化氫等有害氣體。這些氣體不僅刺激眼鼻喉，還可能對中樞神經系統和造血系統造成損害。

噪聲和電磁輻射

激光鐳雕機運行時的機械噪聲通常在70-85分貝之間，長期處于這種環境可能導致聽力下降、疲勞和注意力不集中等問題。此外，設備產生的高頻電磁輻射雖然強度不高，但長期暴露可能對健康產生潛在影響。

安全防護措施

工程控制措施

現代PCB激光鐳雕機通常配備全封閉式工作艙和高效過濾排風系統，能有效隔離激光輻射并排除有害煙霧。設備還應具備安全聯鎖裝置，確保在打開保護罩時自動切斷激光輸出。工作區域應設置明顯的激光安全警示標志和隔離區。

個人防護裝備

操作人員必須佩戴針對特定激光波長的防護眼鏡。建議穿戴防靜電工作服、手套和口罩(最好是N95級別以上)。在煙霧較大的環境中，應使用配備有機蒸氣濾毒盒的呼吸防護設備。

管理與培訓

企業應建立嚴格的激光安全管理制度，包括設備操作規范、應急預案等。所有操作人員必須接受專業安全培訓，了解激光危害、防護措施和急救知識。工作場所應定期進行職業健康監測和環境檢測。

結論

PCB在線激光鐳雕機在缺乏適當防護措施的情況下確實可能對操作人員健康造成危害，主要風險來自激光輻射、化學暴露和物理因素。然而，通過完善的工程控制、個人防護和安全管理體系，這些風險可以被有效控制在可接受范圍內?，F(xiàn)代激光設備制造商也越來越重視安全設計，使得激光鐳雕技術成為相對安全的工業加工方法。關鍵在于企業和操作人員必須嚴格遵守安全規程，不可因便利而忽視防護措施。只要正確使用和維護，PCB激光鐳雕機可以在保障人員健康的同時，為電子制造業提供高效精確的加工解決方案。

PCB在線激光鐳雕機的輻射問題分析

一、激光鐳雕機工作原理

PCB在線激光鐳雕機是一種利用高能量激光束在印刷電路板(PCB)表面進行精確標記、雕刻的設備。其工作原理是通過激光發生器產生高能激光束，經光學系統聚焦后作用于PCB表面材料，通過燒蝕或改變材料表面特性形成永久性標記。

二、激光鐳雕機可能的輻射類型

1. 激光輻射：設備運行時會發射特定波長的激光束，這是其主要工作輻射源

2. 電磁輻射：設備電子元件工作時會產生一定程度的電磁場

3. 雜散光輻射：激光加工過程中可能產生非主光束的散射光

4. X射線輻射：某些高功率激光設備在特殊條件下可能產生微量X射線

三、輻射安全分析

1. 激光輻射安全性

現代PCB激光鐳雕機通常采用以下安全措施：

– 使用IIIB類或IV類激光器，但配備完善的安全防護系統

– 全封閉式工作腔體，防止激光外泄

– 互鎖安全裝置，開門自動停止激光發射

– 激光功率通常控制在安全范圍內(一般<50W) 2. 電磁輻射水平 PCB激光鐳雕機的電磁輻射： - 主要來自電源系統和控制系統 - 輻射強度遠低于家用電器如微波爐、手機等 - 符合國際電磁兼容(EMC)標準 3. 其他輻射因素 - 雜散光：通過專用觀察窗(通常含防護濾光片)有效控制 - X射線：普通PCB激光設備幾乎不產生，無需特別防護 四、國際安全標準與認證 正規PCB激光鐳雕機應符合多項國際安全標準： 1. 激光安全：IEC 60825-1(國際電工委員會激光產品安全標準) 2. 機械安全：ISO 12100(機械安全設計通則) 3. 電磁兼容：EN 61000系列標準 4. CE認證：歐盟市場強制性安全認證 5. FDA認證：美國食品藥品監督管理局激光產品認證 五、實際使用中的輻射防護 1. 工程控制措施： - 設備全封閉設計 - 聯鎖安全裝置 - 緊急停止按鈕 - 激光路徑完全封閉 2. 管理措施： - 操作人員培訓認證 - 定期設備安全檢查 - 設置激光控制區域 - 配備激光安全員(針對大型設備) 3. 個人防護裝備： - 專用激光防護眼鏡(針對特定波長) - 防護手套(防材料加工飛濺) - 防護服(非必須，視具體情況) 六、與其他設備的輻射比較 PCB激光鐳雕機的輻射水平： - 遠低于醫療X光設備 - 低于工業CT掃描設備 - 與普通辦公設備(如激光打印機)相當或略高 - 遠高于自然本底輻射，但在安全限值內 七、特殊注意事項 1. 維護期間的輻射風險： - 設備維護時可能接觸激光束 - 必須由專業人員進行 - 維護前確保激光完全關閉 2. 材料加工產生的副產物： - 某些PCB材料受激光作用可能釋放微量有害氣體 - 建議配備局部排氣系統 3. 反射表面風險： - 高反射率材料可能增加輻射風險 - 需特別評估加工此類材料時的安全措施 八、結論 正規廠家生產、正確安裝使用的PCB在線激光鐳雕機輻射水平在安全范圍內，不會對操作人員和環境造成危害。其輻射防護措施完善，只要遵守操作規程，風險完全可控。企業在選購時應確認設備符合相關安全標準，并建立完善的安全管理制度，即可確保安全生產。

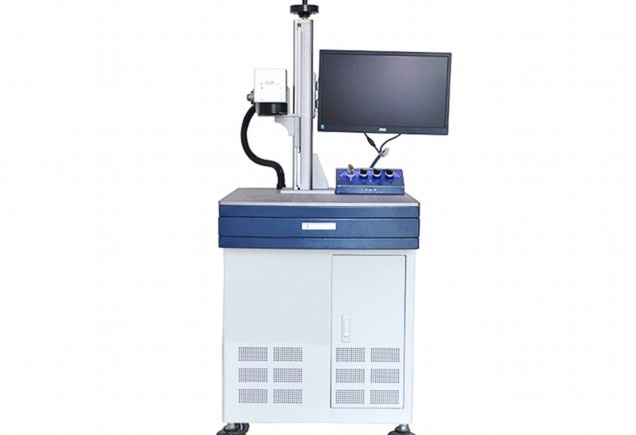

PCB在線激光鐳雕機使用教程

一、設備概述

PCB在線激光鐳雕機是專為印刷電路板(PCB)行業設計的高精度標記設備，采用先進的激光技術，可在PCB表面進行永久性標記，包括序列號、二維碼、條形碼、Logo等信息。

二、安全注意事項

1. 操作前必須佩戴專用激光防護眼鏡

2. 設備運行時禁止打開防護罩

3. 保持工作區域通風良好

4. 禁止在設備運行時進行維護操作

5. 設備應接地良好，防止靜電損壞

三、操作前準備

1. 設備檢查：

– 確認電源連接正常

– 檢查激光頭清潔無塵

– 確認冷卻系統工作正常

2. 材料準備：

– 確認PCB板表面清潔無油污

– 根據PCB材質調整激光參數(FR4、鋁基板等參數不同)

3. 軟件設置：

– 安裝專用控制軟件

– 連接電腦與設備通訊

四、操作步驟

1. 開機流程：

– 打開主電源開關

– 啟動控制電腦

– 運行激光控制軟件

– 預熱激光器(約5分鐘)

2. 參數設置：

– 根據PCB材料選擇激光功率(通常20W-50W)

– 設置雕刻速度(一般300-1000mm/s)

– 調整焦距(使用對焦工具精確校準)

– 設置雕刻深度(0.01-0.1mm)

3. 文件導入：

– 導入DXF或Gerber格式文件

– 在軟件中設置標記內容(文本、圖形、條碼等)

– 調整標記位置和方向

4. 對位校準：

– 使用CCD相機進行視覺定位

– 設置基準點(通常使用PCB板邊或定位孔)

– 進行模擬雕刻確認位置準確

5. 開始雕刻：

– 確認防護罩關閉

– 啟動雕刻程序

– 觀察首次雕刻效果

五、質量檢查與調整

1. 檢查標記清晰度

2. 測量標記尺寸精度

3. 檢查有無燒焦或深度不均現象

4. 必要時調整參數重新測試

六、日常維護

1. 每日清潔光學鏡片(使用專用清潔劑和無塵布)

2. 每周檢查導軌潤滑情況

3. 每月清理排煙系統

4. 每季度檢查激光器冷卻液

七、常見問題處理

1. 標記不清晰：

– 檢查焦距是否準確

– 適當增加激光功率

– 降低雕刻速度

2. 位置偏移：

– 重新校準CCD相機

– 檢查PCB定位是否牢固

– 確認文件坐標與設備坐標一致

3. 激光功率不穩定：

– 檢查電源電壓

– 確認冷卻系統工作正常

– 聯系售后服務檢查激光器

八、關機流程

1. 關閉激光輸出

2. 退出控制軟件

3. 關閉電腦

4. 切斷主電源

5. 清潔工作臺面

通過本教程的系統學習，操作人員應能熟練掌握PCB在線激光鐳雕機的基本操作流程，確保生產過程中的標記質量和效率。對于特殊材料或高精度要求，建議先進行小樣測試再批量生產。
